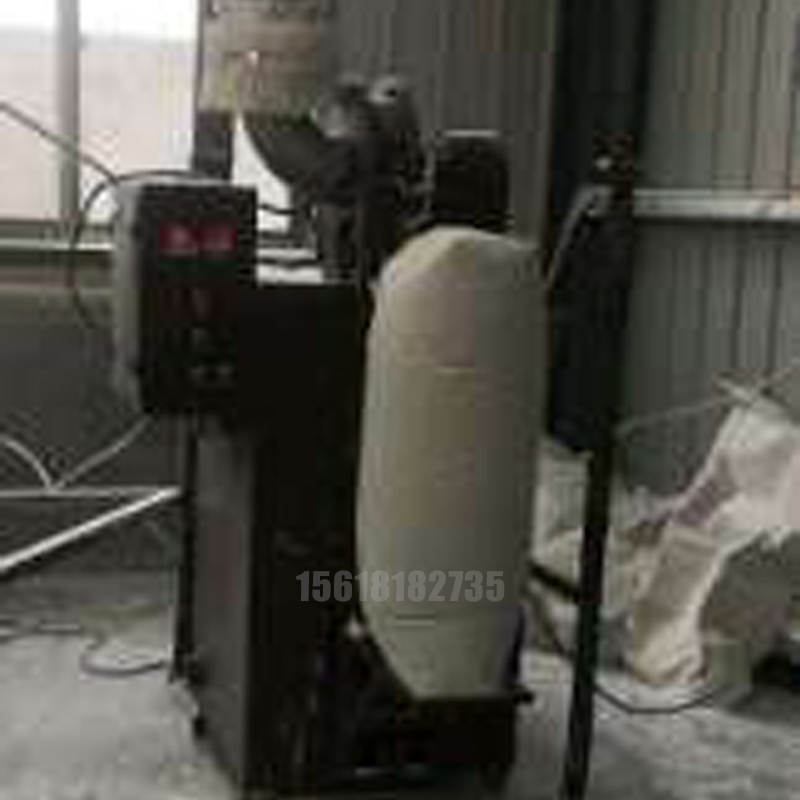

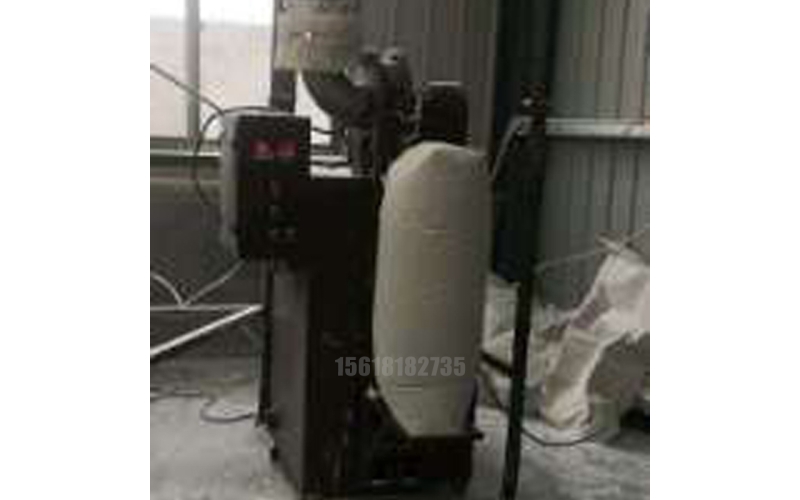

DCS-50型白炭黑閥口袋包裝機

、變速加料機構：由可調速電動機、皮帶傳動、 高速葉輪、加料嘴組成，，可變速電動機由電氣箱控制轉速，通過葉輪將物料從料倉加入包裝袋。

2

、稱重架：

(1)閥口袋式稱重架

稱重架與加料嘴

，傳感器連接，將物料的重量信號，傳遞給電器箱，由電器箱控制整臺機器的運行，稱重架上的物料托盤可根據需要上下調節，加料嘴上有漲袋硅膠管，

可將閥口包裝袋漲緊。

4.電氣箱

外部信號及傳感器的信號傳遞給電氣箱

，電氣箱通過編制過的程序，控制加料電機的啟動、停止、轉速大小。

工作過程

參見圖(一)將閥口包裝袋套在加料嘴上，按動“加料”按鈕

，這時漲袋硅膠管充氣漲大將閥口包裝袋袋口漲緊，控制器將包裝袋重量自動去除，加料葉輪高速轉動迅速

將物料灌入袋中

，粉體中的氣體通過紙袋排除。待加料快到設定值時，加料葉輪進行減速慢加，到設定值時，加料停止。誤差<0.3%。，這時漲緊的袋口松開。將包裝袋送至整形機壓包整形。

設備參數

型  號 DCS-50

包裝形式 葉輪式

加料范圍    10～50kg

包裝速度   1～2包／分鐘（根據物料確定）

包裝精度 靜態精度0.1%FA.OIMLⅢ級    動態精度0.3%

氣    源 0.4～0.6MPa,  耗量1M3/h

電    源 AC380V

總 功 率 5.5kw

真空吸塵 可按用戶要求做

外型尺寸(長×寬×高) 1500x1100x1650
