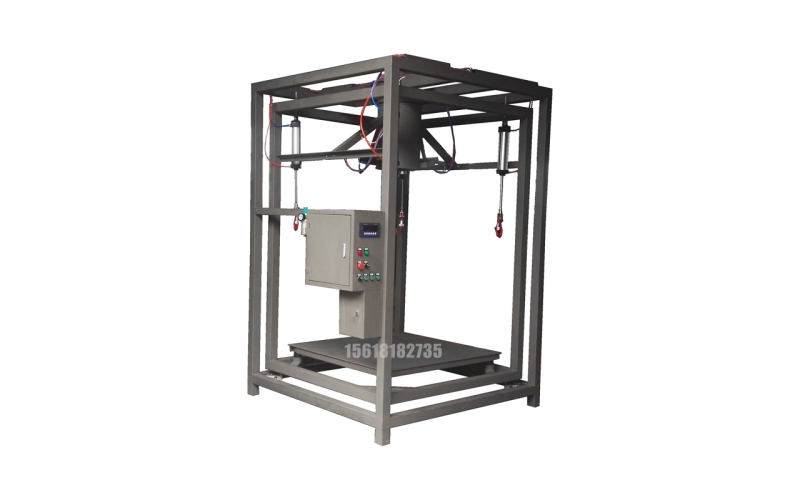

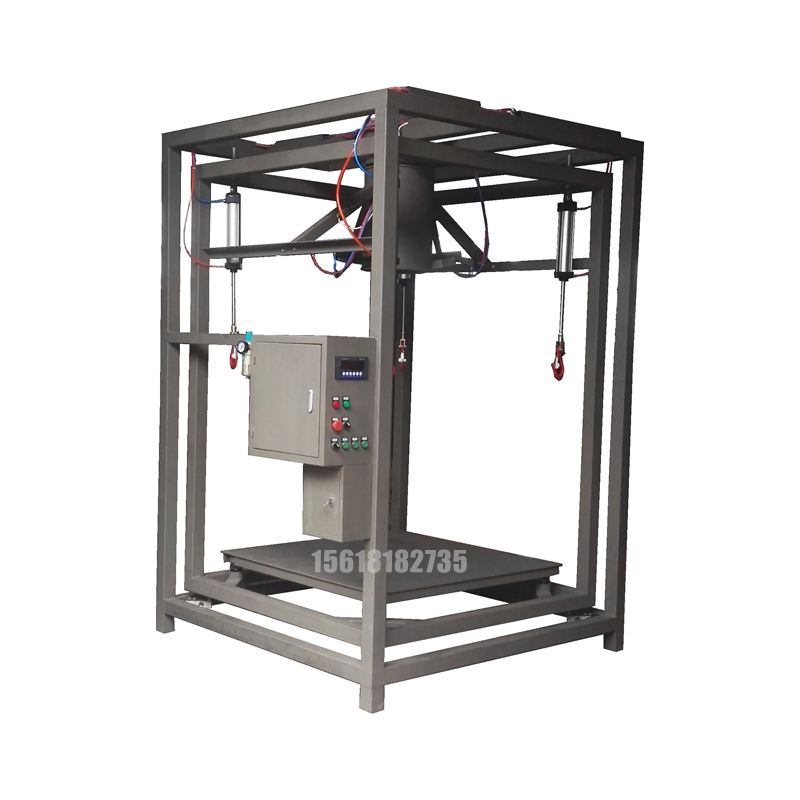

DCS-1000A型噸袋包裝機

、氣缸的升降。

工作過程

將噸包裝袋套在加料嘴上

，將包裝袋四角掛在氣缸上，按動“允加”按鈕，這時壓袋氣缸開始工作并壓住袋口，氣缸將包裝袋四角撐開，控制器將包裝袋重量自動去除，

加料螺旋高速轉動迅速將物料灌入袋中

，隨袋中空氣一起溢出的粉塵通過吸塵器由除塵器吸走，待加料快到設定值時，加料螺旋進行減速慢加，到設定值時，加料停止。

誤差<0.3%

。這時壓袋氣缸松開袋口，氣缸將包裝袋四角松開，將包裝袋送至皮帶輸送機上及時送出。

注：以上工作過程為自動加料工作過程

。工作過程也可改為手動加料過程，只須將按鈕“自動／手動”按鈕置于手動檔，按下“壓袋(提升)”鈕，則將袋口壓緊，按“手動快加”

鈕則進行快速加料，待快到設定值時按下“手動慢加”鈕則進行緩慢加料

，待到設定值時按下“停止”鈕，則加料過程結束。

設備參數(shù)

型  號 DCS-1000

包裝形式 噸包裝

加料范圍 200～2000kg

包裝速度 10－20包／小時（根據(jù)物料確定）

包裝精度 靜態(tài)精度0.1% FA.OIMLⅢ級    動態(tài)精度0.3%

氣    源 0.4～0.6MPa,  耗量1M3/h

電    源 AC380V

總 功 率 5.5kw

真空吸塵 真空度100～120mmHg  吸塵流量10～12M3/分鐘

外型尺寸(長×寬×高) 1600*1600*2800
